Jak podłączyć kontaktron z dwoma rezystorami (konfiguracja 2EOL/NC)?

W tym artykule pokazuję, jak włączyć dwa rezystory w obwód zwykłego kontaktronu (styku NC), aby uzyskać konfigurację 2EOL/NC.

Czas czytania 10 min
Poziom trudności Niski

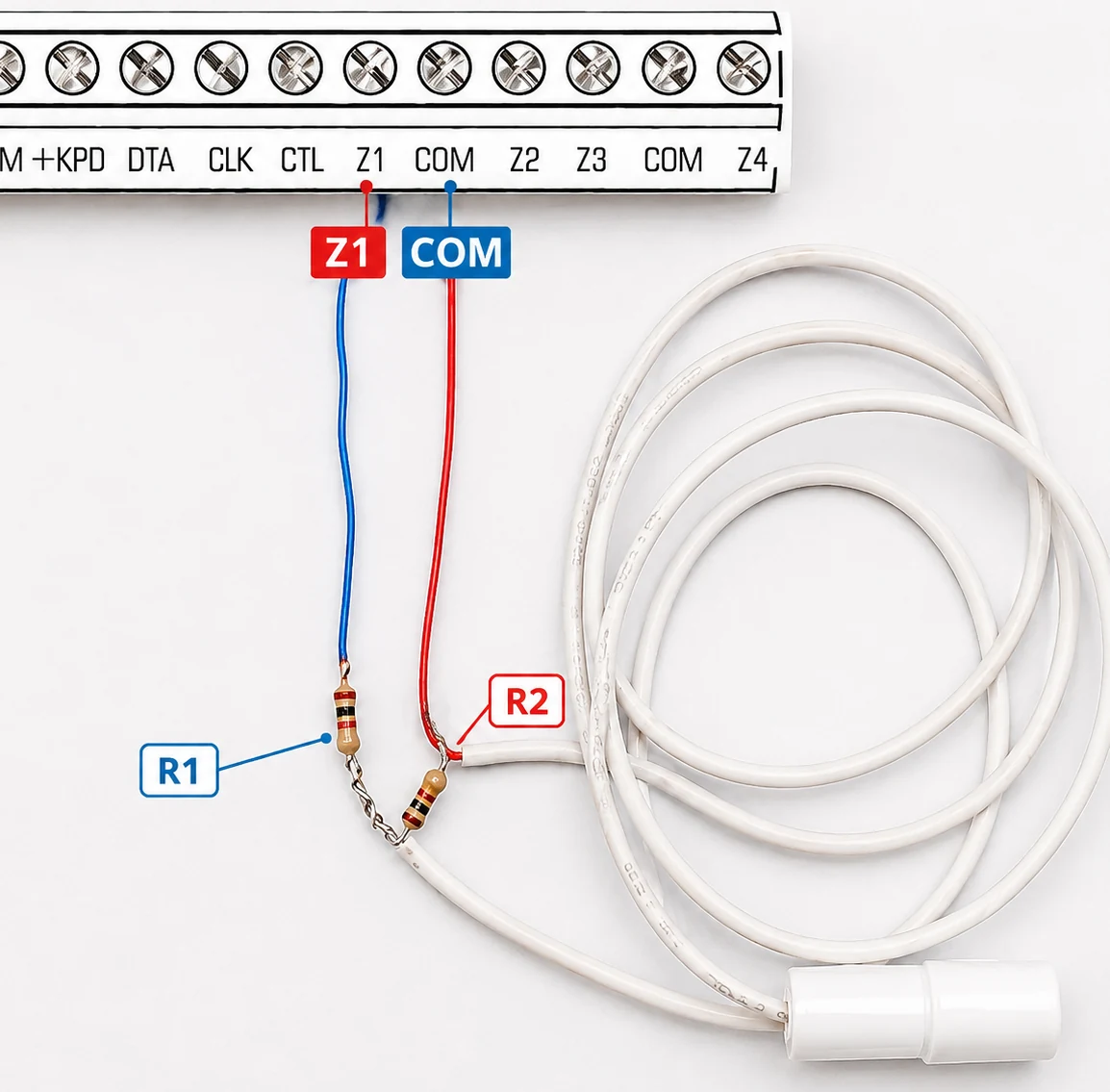

Podłączenie kontaktronu z dwoma rezystorami w konfiguracji 2EOL/NC

Co daje konfiguracja 2EOL/NC, czyli dołożenie dwóch rezystorów?

Zwykły kontaktron bez rezystorów przekazuje centrali tylko podstawową informację: okno lub drzwi są zamknięte albo otwarte.

Po dołożeniu dwóch rezystorów i ustawieniu wejścia jako 2EOL/NC centrala może rozpoznać nie tylko zmianę stanu kontaktronu, ale również nieprawidłowości występujące w przewodzie.

Dzięki temu system dokładniej nadzoruje zarówno sam kontaktron, jak i przewód biegnący od centrali do chronionego elementu.

Krok po kroku – podłączenie kontaktronu w konfiguracji 2EOL/NC

1

Podłącz rezystor R2 równolegle pomiędzy żyły lub zaciski kontaktronu

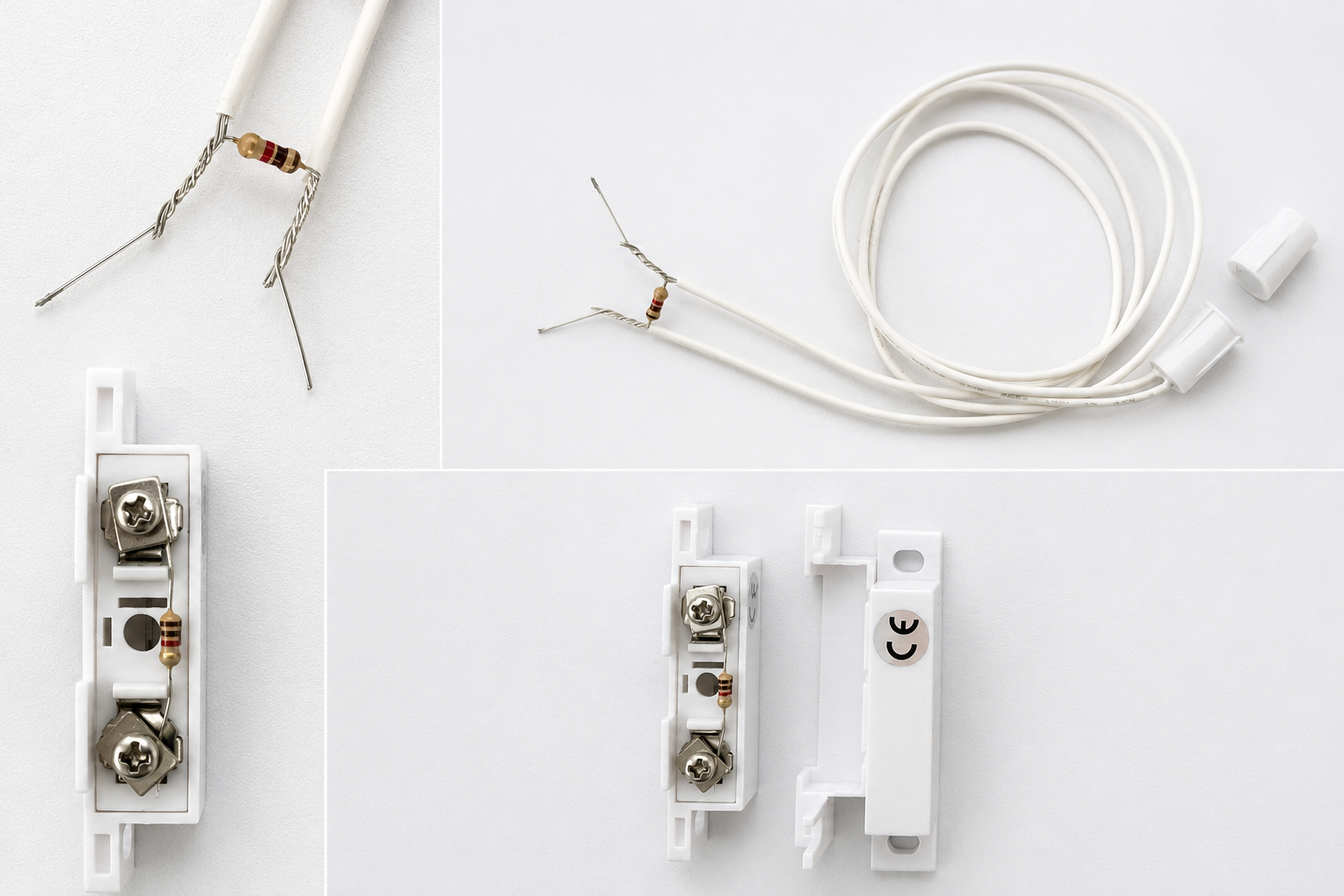

Podłączenie rezystora R2 równolegle przy kontaktronie wpuszczanym i nawierzchniowym

Pierwszym krokiem jest podłączenie rezystora R2 równolegle pomiędzy żyły lub zaciski kontaktronu.

Jest to analogiczne do podłączenia rezystora pomiędzy zaciskami NC–NC w czujce ruchu.

Rezystor R2 odpowiada za to, jak centrala widzi stan kontaktronu, czyli okna lub drzwi, na których jest zamontowany: otwarty albo zamknięty.

Na co zwrócić uwagę?

Rezystor R2 musi być podłączony bezpośrednio pomiędzy żyły lub zaciski kontaktronu.

2

Dołóż rezystor R1 w szereg z kontaktronem

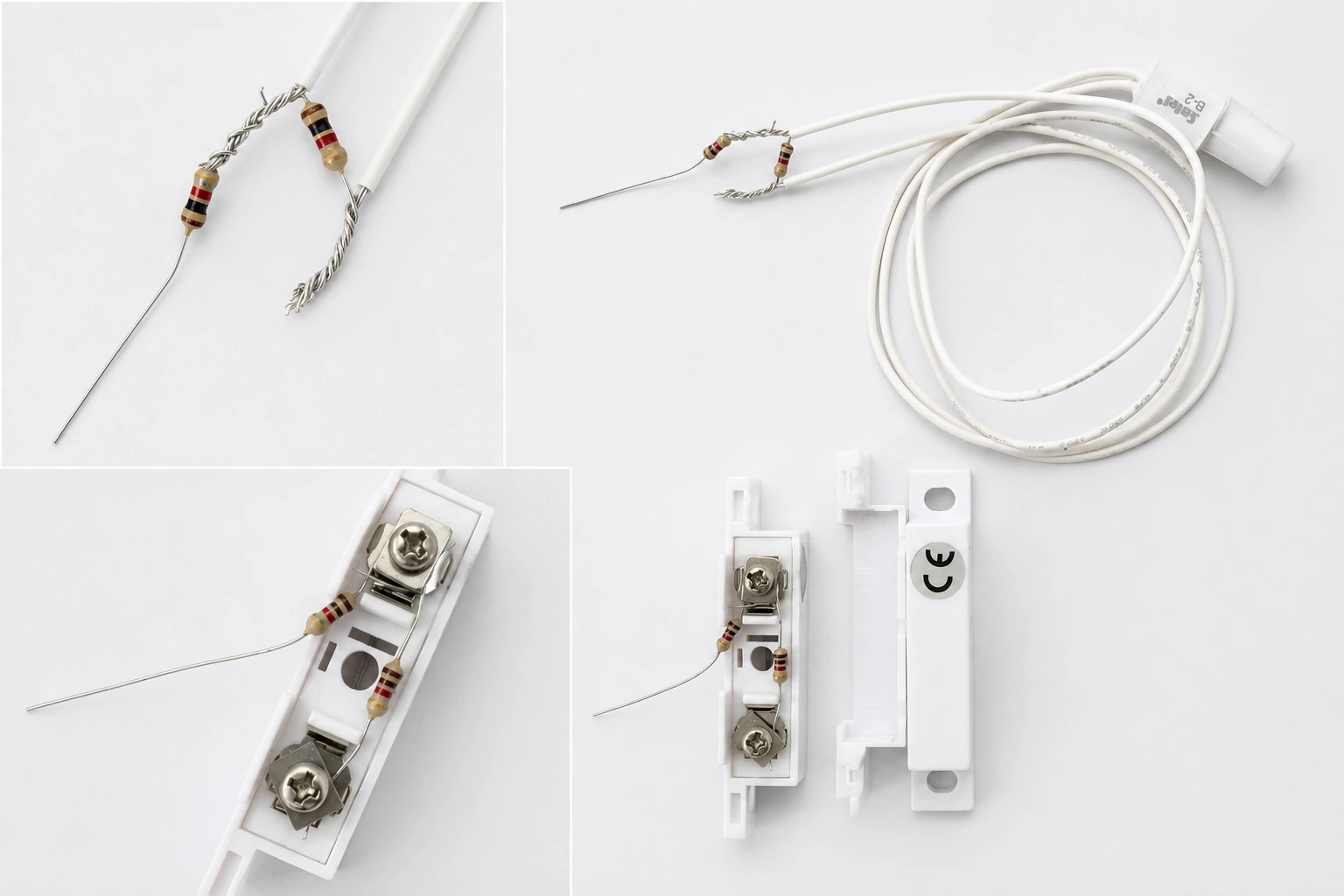

Podłączenie rezystora R1 w szereg z kontaktronem

Pierwszym rezystorem był R2, który odpowiada za rozpoznawanie przez centralę podstawowego stanu kontaktronu. Teraz dokładamy rezystor R1, który należy włączyć szeregowo z kontaktronem.

Jest to analogiczne do wykorzystania zacisków TMP–TMP w typowej czujce ruchu. W większości kontaktronów takich zacisków nie ma, dlatego rezystor R1 włączamy bezpośrednio w szereg z jednym z przewodów kontaktronu.

Dzięki temu centrala może rozróżnić nie tylko otwarcie i zamknięcie okna lub drzwi, ale również wykryć nieprawidłowe stany linii, które omówimy w kolejnej części artykułu.

Na co zwrócić uwagę?

Rezystor R1 musi być włączony szeregowo tylko z jednym przewodem kontaktronu. Nie należy podłączać go równolegle, ponieważ uniemożliwi to prawidłową pracę konfiguracji 2EOL/NC.

3

Podłącz przewody i upewnij się, że wszystkie połączenia są pewne

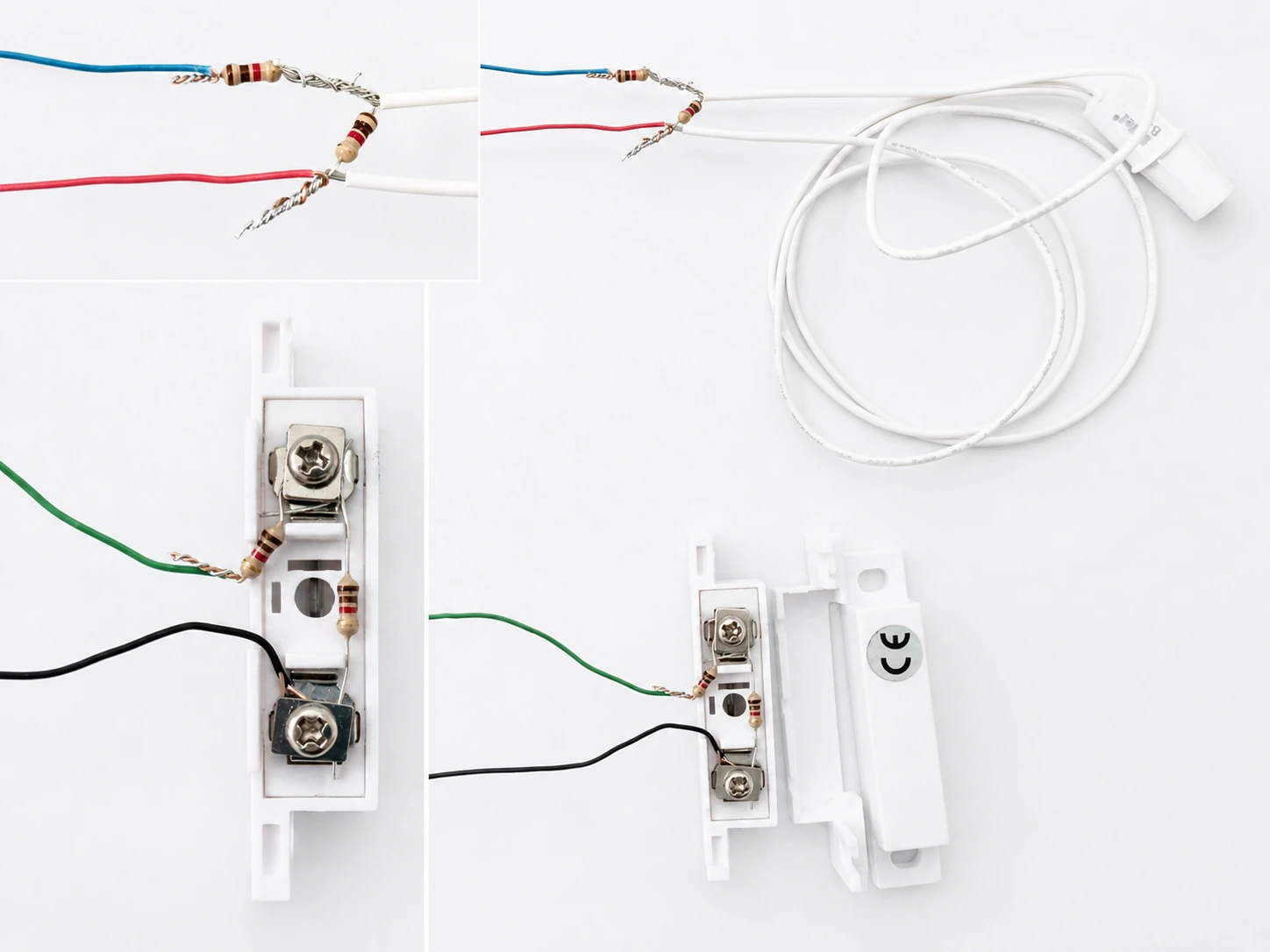

Podłączenie przewodów i kontrola poprawności połączeń kontaktronu 2EOL/NC

Po zamontowaniu obu rezystorów pozostaje połączyć wszystkie przewody. Niezależnie od sposobu wykonania połączeń warto poświęcić chwilę na ich dokładne sprawdzenie.

Jeżeli korzystasz z kontaktronu nawierzchniowego wyposażonego w zaciski śrubowe, upewnij się, że wszystkie przewody są prawidłowo dokręcone i nie wysuwają się z zacisków.

Jeżeli połączenia wykonujesz poza kontaktronem, zadbaj o ich trwałość. Przewody powinny być solidnie połączone, a w razie potrzeby polutowane i dokładnie zaizolowane.

Na co zwrócić uwagę?

Niedokręcony zacisk lub źle wykonane połączenie może powodować problemy z pracą linii. Przed zamknięciem kontaktronu warto jeszcze raz sprawdzić wszystkie połączenia i upewnić się, że każdy przewód jest pewnie zamocowany.

4

Sprawdź poprawność działania za pomocą miernika

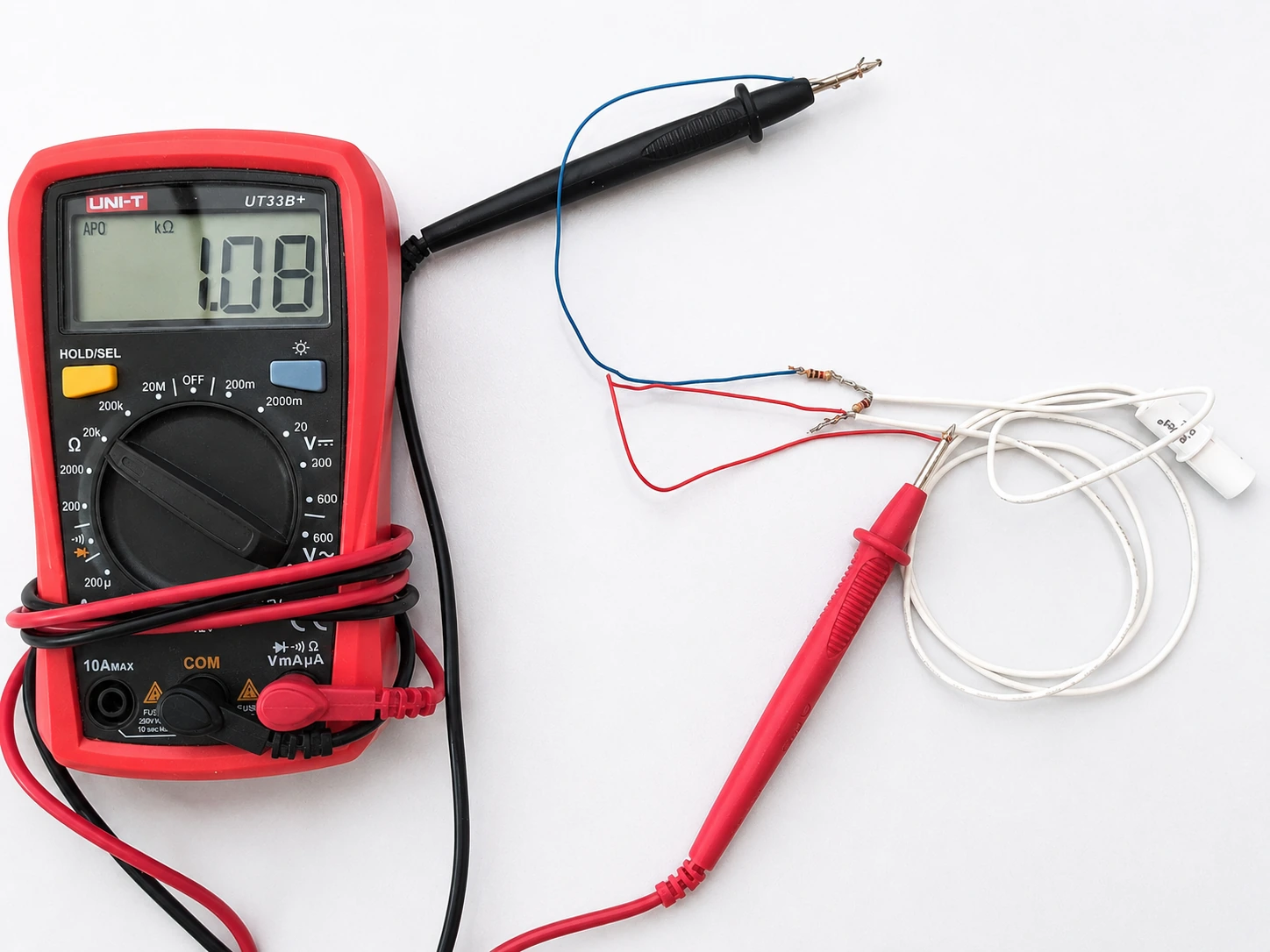

Pomiar rezystancji kontaktronu 2EOL/NC za pomocą multimetru

Po wykonaniu wszystkich połączeń warto sprawdzić, czy kontaktron działa prawidłowo jeszcze przed podłączeniem go do centrali alarmowej.

Do pomiaru wykorzystaj multimetr ustawiony na pomiar rezystancji, wybierając zakres 20 kΩ.

Jeżeli zastosowałeś dwa rezystory 1,1 kΩ, przy zamkniętym kontaktronie miernik powinien wskazać około 1,1 kΩ. Po otwarciu kontaktronu wartość powinna wzrosnąć do około 2,2 kΩ.

Taki pomiar potwierdza, że kontaktron wraz z rezystorami działa prawidłowo i jest gotowy do podłączenia do wejścia centrali alarmowej.

Na co zwrócić uwagę?

Pomiar wykonuj przed podłączeniem przewodów do centrali alarmowej. Jeżeli miernik nie pokazuje około 1,1 kΩ przy zamkniętym kontaktronie lub około 2,2 kΩ po jego otwarciu, sprawdź wykonane połączenia oraz sposób podłączenia rezystorów.

5

Podłącz przewody do wejścia centrali alarmowej

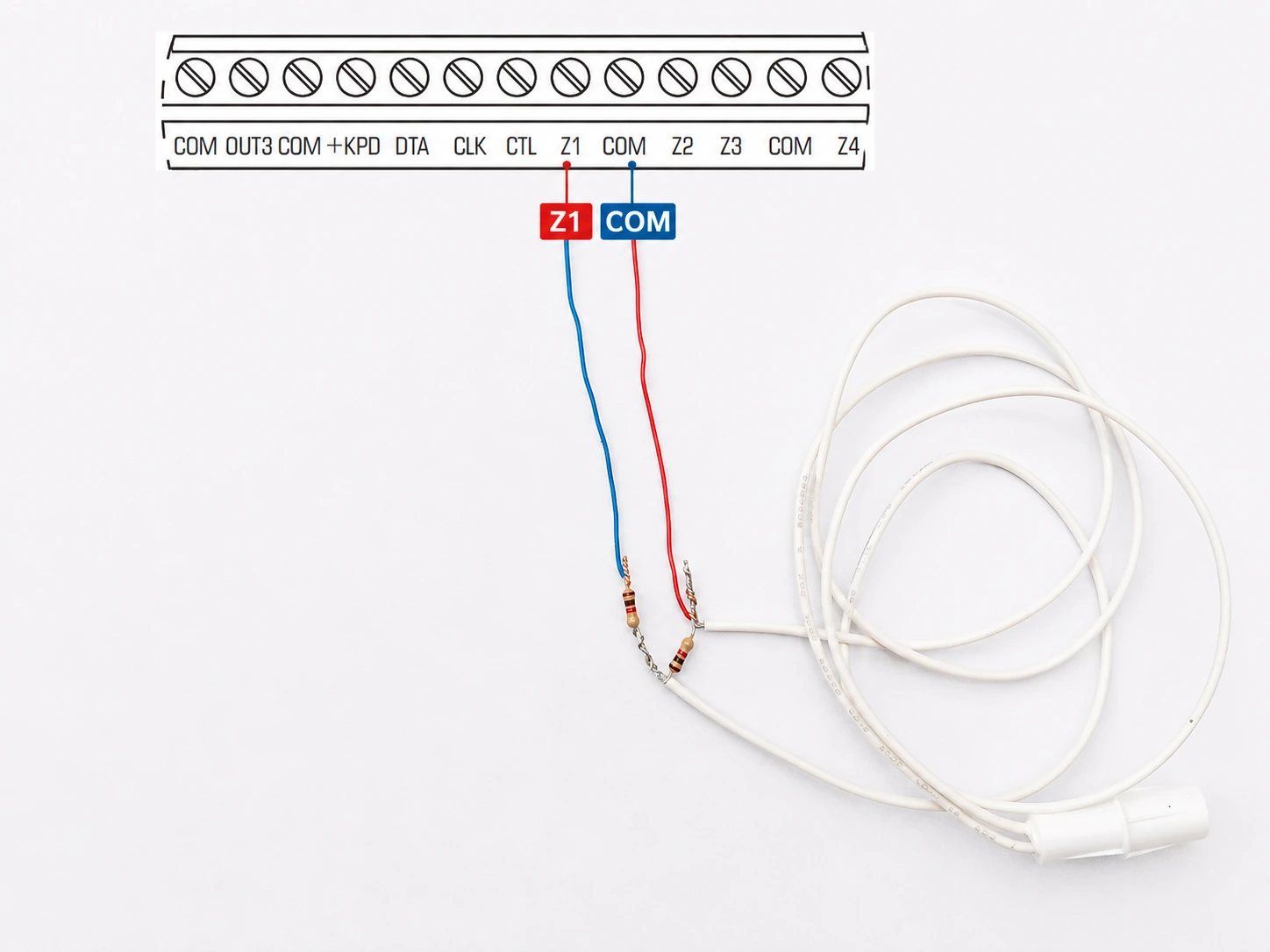

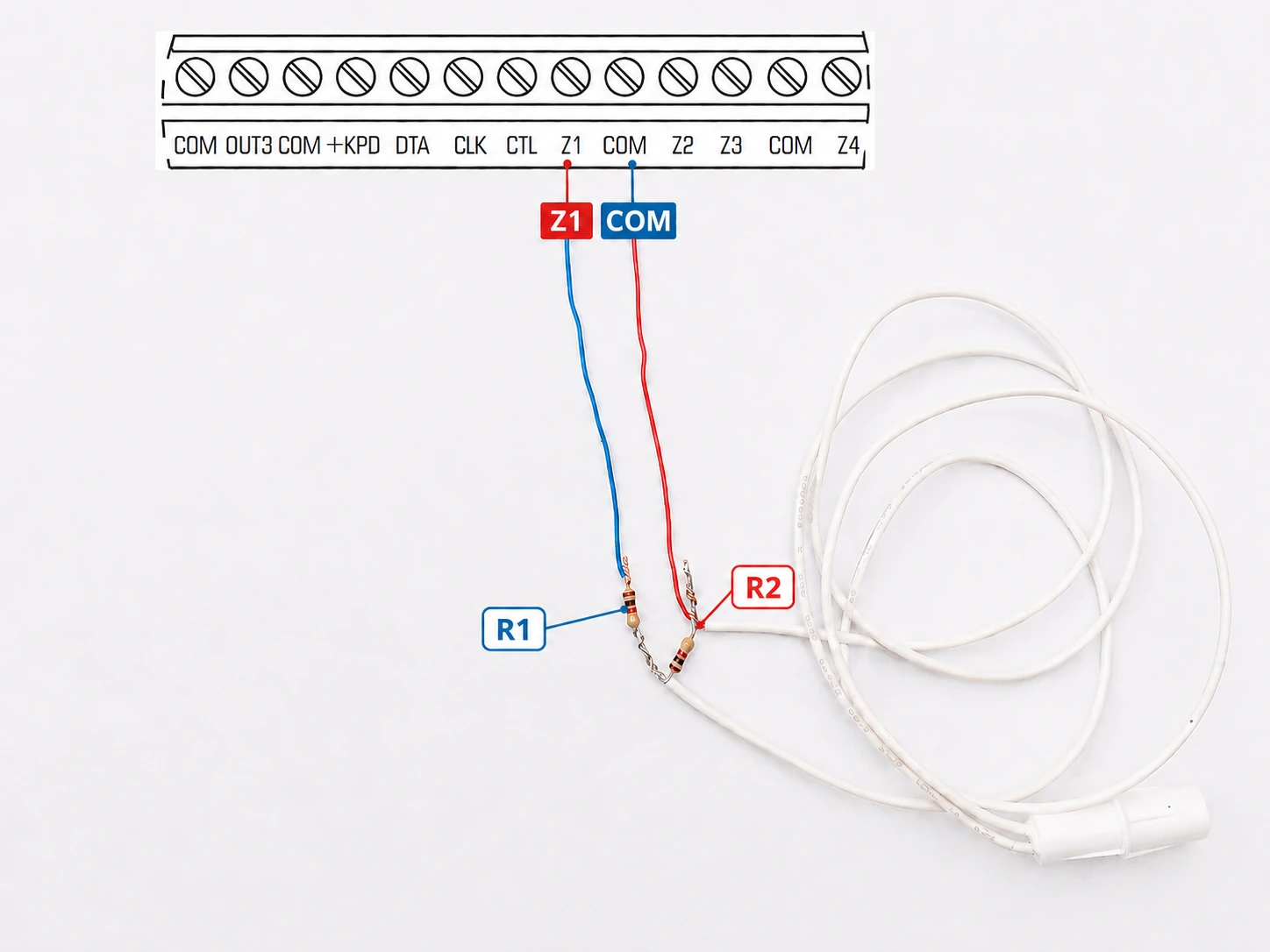

Podłączenie kontaktronu 2EOL/NC do wejścia Z1 i zacisku COM centrali alarmowej

Po sprawdzeniu działania kontaktronu miernikiem możesz podłączyć przewody do wejścia centrali alarmowej.

Jeden przewód podłącz do wybranego wejścia Z centrali, a drugi do zacisku COM. Rezystory pozostają podłączone przy kontaktronie — dokładnie tak, jak zostały zamontowane w poprzednich krokach.

Po podłączeniu przewodów wejście centrali należy skonfigurować jako 2EOL/NC.

Na co zwrócić uwagę?

Przed podłączeniem kontaktronu sprawdź w instrukcji centrali alarmowej, jakie wartości rezystorów zaleca jej producent. Zastosowanie nieodpowiednich rezystorów może powodować nieprawidłową interpretację stanów linii przez centralę.

Jak centrala alarmowa interpretuje stany linii 2EOL/NC?

Centrala alarmowa nie „wie”, czy kontaktron jest otwarty czy zamknięty. Rozpoznaje to wyłącznie na podstawie rezystancji, jaką mierzy na wejściu.

Dzięki zastosowaniu dwóch rezystorów w konfiguracji 2EOL/NC centrala potrafi odróżnić cztery różne stany linii.

Stan linii Kontaktron Rezystancja widziana przez centralę Interpretacja
1. Stan normalny
Zamknięty
1,1 kΩ Brak naruszenia
(linia w stanie OK)
! 2. Naruszenie
Otwarty
2,2 kΩ Naruszenie wejścia
(alarm)
! 3. Zwarcie
0 Ω Awaria
(zwarcie linii)
× 4. Przerwa
∞ Ω Sabotaż
(przerwa linii)

1. Stan normalny

Kontaktron
Zamknięty
Rezystancja
1,1 kΩ
Interpretacja
Brak naruszenia — linia w stanie OK
!

2. Naruszenie

Kontaktron
Otwarty
Rezystancja
2,2 kΩ
Interpretacja
Naruszenie wejścia — alarm
!

3. Zwarcie

Kontaktron
Rezystancja
0 Ω
Interpretacja
Awaria — zwarcie linii
×

4. Przerwa

Kontaktron
Rezystancja
∞ Ω
Interpretacja
Sabotaż — przerwa linii
i

Wartości przedstawione powyżej dotyczą przykładowej konfiguracji central SATEL z dwoma rezystorami 1,1 kΩ. W innych systemach wartości rezystorów mogą być inne, jednak zasada działania pozostaje taka sama.

FAQ

Najczęściej zadawane pytania

Odpowiedzi na najczęstsze pytania dotyczące rezystorów i podłączenia kontaktronu w konfiguracji 2EOL/NC.

Jakie wartości rezystorów zastosować w konfiguracji 2EOL/NC?

Nie wszystkie centrale alarmowe wykorzystują takie same wartości rezystorów. Przed montażem zawsze sprawdź zalecenia producenta centrali i zastosuj rezystory zgodne z dokumentacją. W centralach SATEL najczęściej stosuje się dwa rezystory 1,1 kΩ, jednak w innych systemach wartości mogą być inne.

Czy rezystory muszą znajdować się przy kontaktronie?

Tak. W konfiguracji 2EOL/NC oba rezystory powinny znajdować się jak najbliżej kontaktronu, a najlepiej wewnątrz jego obudowy. Dzięki temu centrala nadzoruje nie tylko stan otwarcia i zamknięcia kontaktronu, ale również cały przewód prowadzący do urządzenia.

Jak sprawdzić, czy kontaktron został podłączony prawidłowo?

Najprostszą metodą jest pomiar rezystancji miernikiem przed podłączeniem przewodów do centrali. Dla przykładowej konfiguracji SATEL z dwoma rezystorami 1,1 kΩ zamknięty kontaktron powinien dawać około 1,1 kΩ, a po jego otwarciu około 2,2 kΩ. Jeżeli wyniki są inne, należy ponownie sprawdzić sposób podłączenia rezystorów i przewodów.

Materiał wideo

Zobacz podłączenie kontaktronu 2EOL/NC w praktyce

Na filmie pokazuję krok po kroku, jak podłączyć kontaktron w konfiguracji 2EOL/NC oraz prawidłowo umieścić oba rezystory.

Autor: Maciej Zduniak – twórca platformy System Alarmowy Online, instalator i praktyk z ponad 25-letnim doświadczeniem w projektowaniu, montażu oraz serwisie systemów alarmowych. Twórca szkoleń online, z których skorzystało już ponad 2500 kursantów.
